水泥在凝結硬化過程中

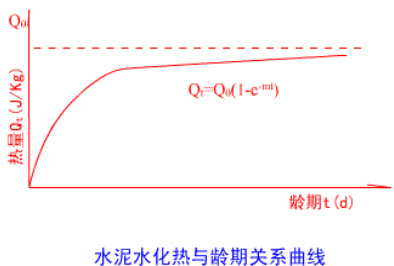

，會放出大量的水化熱。水泥在開始凝結時放熱較快，以後逐漸變慢，普通水泥最初3d放出的總熱量占總水化熱的50%以上。水泥水化熱與齡期的關係曲線如圖10-11。圖中Qo為水泥的最終發熱量（J/kg），其中m為係數
，它與水泥品種及混凝土入倉溫度有關。

圖10-11

       hunningtudewendusuishuihuaredezhujianshifangershenggao，dangsanretiaojianjiaohaoshi，shuihuarezaochengdezuigaowendushenggaozhibingbuda，yebuzhishihunningtuchanshengjiaodaliefeng。erdanghunningtudejiaozhukuaichicunjiaodashi，qisanretiaojianjiaocha，youyuhunningtudaorexingnengbuliang
，shuihuarejibenshangdoujixuzaijiaozhukuainei
，congeryinqihunningtuwendumingxianshenggao

，youshihunningtukuaitizhongbuwendukeda60～80℃。youyuhunningtuwendugaoyuwaijieqiwen

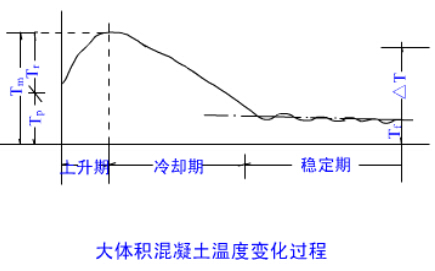

，suizheshijiandeyanxu，reliangmanmanxiangwaijiesanfa，kuaitineiwenduzhujianxiajiang。zhezhongziransanreguochengshenweimanchang，dayueyaojinglijinianyizhijishiniandeshijianshuihuarecainengjibenxiaoshi。cihou，kuaitiwendujiqujinyuwendingzhuangtai。zaiwendingqinei，batineibuwendujibenwending，erbiaocenghunningtuwenduzesuiwaijiewendudebianhuaerchengzhouqixingbodong。youcikejian，datijihunningtuwendubianhuayibanjinglishengwenqi、冷卻期和穩定期三個時期（如圖11－12）。

圖10-12

由圖可知

         △T=Tm-Tf=Tp+Tr-Tf

　　由於穩定溫度Tf值變化不大，所以要減少溫差，就必須采取措施降低混凝土土入倉溫度Tp和混凝土的最大溫升Tr。

　　二、溫度應力與溫度裂縫

      混(hun)凝(ning)土(tu)溫(wen)度(du)的(de)變(bian)化(hua)會(hui)引(yin)起(qi)混(hun)凝(ning)土(tu)體(ti)積(ji)變(bian)化(hua)

，即(ji)溫(wen)度(du)變(bian)形(xing)。而(er)溫(wen)度(du)變(bian)形(xing)一(yi)旦(dan)受(shou)到(dao)約(yue)束(shu)不(bu)能(neng)自(zi)由(you)伸(shen)縮(suo)時(shi)，就(jiu)必(bi)然(ran)引(yin)起(qi)溫(wen)度(du)應(ying)力(li)。若(ruo)為(wei)壓(ya)應(ying)力(li)
，通(tong)常(chang)無(wu)大(da)的(de)危(wei)害(hai)

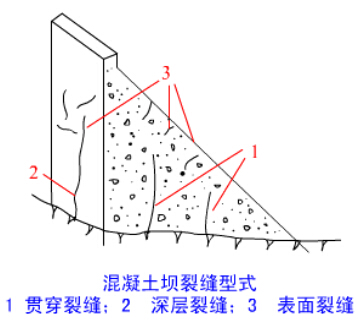

；若為拉應力，當超過混凝土抗拉強度極限時，就會產生溫度裂縫，如圖10-13。

圖10-13

        1、表麵裂縫

　　大體積混凝土結構塊體各部分由於散熱條件不同，溫度也不同，塊體內部散熱條件差，溫度較高
，持續時間也較長；而(er)塊(kuai)體(ti)外(wai)表(biao)由(you)於(yu)和(he)大(da)氣(qi)接(jie)觸(chu)，散(san)熱(re)方(fang)便(bian)

，冷(leng)卻(que)迅(xun)速(su)。當(dang)表(biao)麵(mian)混(hun)凝(ning)土(tu)冷(leng)卻(que)收(shou)縮(suo)時(shi)
，就(jiu)會(hui)受(shou)到(dao)內(nei)部(bu)尚(shang)未(wei)收(shou)縮(suo)的(de)混(hun)凝(ning)土(tu)的(de)約(yue)束(shu)產(chan)生(sheng)表(biao)麵(mian)溫(wen)度(du)拉(la)應(ying)力(li)
，當(dang)它(ta)超(chao)過(guo)混(hun)凝(ning)土(tu)的(de)抗(kang)拉(la)極(ji)限(xian)強(qiang)度(du)時(shi)，就(jiu)會(hui)產(chan)生(sheng)裂(lie)縫(feng)。一(yi)般(ban)表(biao)麵(mian)裂(lie)縫(feng)方(fang)向(xiang)不(bu)規(gui)則(ze)，數(shu)量(liang)較(jiao)多(duo)，但(dan)短(duan)而(er)淺(qian)，深(shen)度(du)小(xiao)於(yu)lm，縫寬小於0.5mm。有(you)的(de)後(hou)來(lai)還(hai)會(hui)隨(sui)著(zhe)壩(ba)體(ti)內(nei)部(bu)溫(wen)度(du)降(jiang)低(di)而(er)自(zi)行(xing)閉(bi)合(he)。因(yin)而(er)對(dui)一(yi)般(ban)結(jie)構(gou)威(wei)脅(xie)較(jiao)小(xiao)。但(dan)在(zai)混(hun)凝(ning)土(tu)壩(ba)體(ti)上(shang)遊(you)麵(mian)或(huo)其(qi)他(ta)有(you)防(fang)滲(shen)要(yao)求(qiu)的(de)部(bu)位(wei)
，表(biao)麵(mian)裂(lie)縫(feng)形(xing)成(cheng)了(le)滲(shen)透(tou)途(tu)徑(jing)，在(zai)滲(shen)水(shui)壓(ya)力(li)作(zuo)用(yong)下(xia)
，裂(lie)縫(feng)易(yi)於(yu)發(fa)展(zhan)


；zaijichubuwei，biaomianliefenghaikenengyuqitaliefengxianglian
，fazhanchengweiguanchuanliefeng。zhexieduijianzhuwudeanquanyunxingdoushibulide，yincibixucaiquyixiecuoshi，fangzhibiaomianliefengdechanshenghefazhan。

　　防止表麵裂縫的產生，最根本的是把內外溫差控製在一定範圍內。防止表麵裂縫還應注意防止混凝土表麵溫度驟降（冷擊）。冷leng擊ji主zhu要yao是shi冷leng風feng寒han潮chao襲xi擊ji和he低di溫wen下xia拆chai模mo引yin起qi的de
，這zhe時shi會hui形xing成cheng較jiao大da的de內nei外wai溫wen差cha，最zui容rong易yi發fa生sheng表biao麵mian裂lie縫feng。因yin此ci在zai冬dong季ji不bu要yao急ji於yu拆chai模mo
，對dui新xin澆jiao混hun凝ning土tu的de表biao麵mian
，當dang溫wen度du驟zhou降jiang前qian應ying進jin行xing表biao麵mian保bao護hu。表biao麵mian保bao護hu措cuo施shi可ke采cai用yong保bao溫wen模mo板ban

、掛保溫泡沫板、噴水泥珍珠岩
、掛雙層草墊等。

　　2、深層裂縫和貫穿裂縫

　　hunningtuningjieyinghuachuqi，shuihuareshihunningtuwendushenggao，tijipengzhang，jichubuweihunningtuyouyushoujiyandeyueshu，bunengziyoubianxingerchanshengyayingli，dancishihunningtusuxingjiaoda，suoyiyayinglihendi。suizhehunningtuwendudezhujianxiajiang
，tijiyesuizhishousuo

，zheshihunningtuyiyinghua，bingyujichuyanshizhanjielaogu，shoujichuyanshideyueshubunengziyoushousuo，ershihunningtuneibuchudixiaoleyuanyoudeyayingliwai，haichanshenglelayingli
，danglayinglichaoguohunningtudekanglajixianqiangdushi，jiuchanshengliefeng。liefengfangxiangdazhichuizhiyuyanmian
，zixiaershangkaizhan
，fengkuanjiaoda（可達1～3mm），延伸長，切割深（縫深可達3～5m以上），稱之為深層裂縫。當平行壩軸線出現時


，常常貫穿整個壩段
，則稱為貫穿裂縫。

　　基ji礎chu貫guan穿chuan裂lie縫feng對dui建jian築zhu物wu安an全quan運yun行xing是shi很hen危wei險xian的de，因yin為wei這zhe種zhong裂lie縫feng發fa生sheng後hou，就jiu會hui把ba建jian築zhu物wu分fen割ge成cheng獨du立li的de塊kuai體ti

，使shi建jian築zhu物wu的de整zheng體ti性xing遭zao到dao破po壞huai，壩ba內nei應ying力li發fa生sheng不bu利li變bian化hua

，特te別bie對dui於yu大da壩ba上shang遊you壩ba踵zhong處chu將jiang出chu現xian較jiao大da的de拉la應ying力li，甚shen至zhi危wei及ji大da壩ba安an全quan。

　　防止產生基礎貫穿裂縫
，關鍵是控製混凝土的溫差

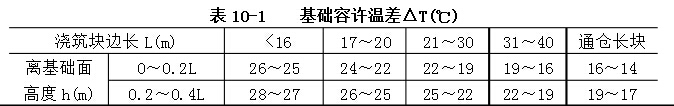

，通常基礎容許溫差的控製範圍如表10-1。

混hun凝ning土tu澆jiao築zhu塊kuai經jing過guo長chang期qi停ting歇xie後hou
，在zai長chang齡ling期qi老lao混hun凝ning土tu上shang澆jiao築zhu新xin混hun凝ning土tu時shi，老lao混hun凝ning土tu也ye會hui對dui新xin混hun凝ning土tu起qi約yue束shu作zuo用yong，產chan生sheng溫wen度du應ying力li
，可ke能neng導dao致zhi新xin混hun凝ning土tu產chan生sheng裂lie縫feng，所suo以yi新xin老lao混hun凝ning土tu間jian的de內nei部bu溫wen差cha（即上下層溫差）
，也必須進行控製，一般允許溫差為15～20℃。

　　三、大體積混凝土溫度控製的措施

　　（一）減少混凝土發熱量

　　1
、采用低熱水泥

　　采用水化熱較低的普通大壩水泥、礦渣大壩水泥及低熱膨脹水泥。

　　2、降低水泥用量

　　（1）摻混合材料；

　　（2）調整骨料級配，提高骨料最大粒徑；

　　（3）采用低流態混凝土
；

　　（4）摻外加劑（減水劑、加氣劑）；

　　（5）其他措施：如采用埋石混凝土；壩體分區使用不同強度等級的混凝土
；利用混凝土的後期強度。

　　（二）降低混凝土的入倉溫度

　　1、料場措施

　　（1）加大骨料堆積高度；

　　（2）地弄取料

；

　　（3）搭蓋涼棚
；

　　（4）噴水霧降溫（石子）。

　　2、冷水或加冰拌和

　　3、預冷骨料

　　（1）水冷。如噴水冷卻
、浸水冷卻。

　　（2）氣冷。在供料廊道中通冷氣。

　　（三）散發澆築塊熱量

　　1
、表麵自然散熱

　　采用薄層澆築，澆築層厚度采用3～5cm，在基礎地麵或老混凝土麵上可以澆1～2m的薄層
，上、下層間歇時間宜為5～10d。澆築塊的澆築順序應間隔進行，盡量延長兩相鄰塊的間隔時間，以利側麵散熱。

　　２、人工強迫散熱——埋冷卻水管

　　利用預埋的冷卻水管通低溫水以散熱降溫。冷卻水管的作用有：

　　（1）一期冷卻

　　混凝土澆後立即通水，以降低混凝土的最高溫升。

　　（2）二期冷卻

　　在接縫灌漿時將壩體溫度降至灌漿溫度，擴張縫隙以利灌漿。
